В элитных новостройках жильцам предлагают общеобменное централизованное вентилирование для всего дома. Оно реализуется применением силовых устройств, которые побуждают движение воздушных масс. В этом случае все заботы о чистой здоровой атмосфере застройщики берут на себя, но это исключение, поскольку 90% объектов оснащаются естественным канальным воздухообменом, поэтому качественная, эффективная принудительная вентиляция в квартире становится заботой жильцов.

Это необходимая система, которая обеспечивает локализацию пара, копоти, смешанных запахов, образующихся во время приготовления еды. Эффективные агрегаты обеспечивают воздухообмен на уровне 110 – 150 м³/ч. При строительстве обязательно организуются каналы естественного вентилирования, минимальное сечение которых 130 х 130 мм, они пропускают до 150 – 180 м³/ч воздуха. Но природные явления (изменение направления ветра, колебание давления и температуры) не позволяют организовать эффективный поток. При определенных условиях вытяжка начинает работать на приток, распространяя загрязненный поток по комнатам.

Для эффективного удаления загрязненных масс применяются купольные вытяжки, которые локализуют загрязнители непосредственно в месте их образования. Если на кухне работают дополнительные агрегаты, следует установить отдельный вытяжной канальный или безканальный вентилятор под потолком.

Для обеспечения притока используют форточки или фрамуги. Если это невозможно из-за низких температур, применяют дополнительное оборудование:

• невозвратный приточный клапан – оборудование не требует энергопитания и при диаметре 100 – 125 мм обеспечивает поступление воздуха до 40 м³/ч;
• бризеры (проветриватели) с подогревателем и фильтром способны пропускать воздух в объеме 35 – 120 м³/ч.

Для больших кухонь с набором производительной техники монтируют приточно-вытяжную установку.

Стандартная система обеспечивает только естественную вытяжку. Поскольку оптимальные параметры воздухообмена установлены на уровне 54 – 72 м³/ч, естественная вытяжка не справляется с заданными объемами. В ванной увеличивается влажность, оседает конденсат, развивается плесень, от которой сложно избавиться.

Установка мощного вытяжного вентилятора в стандартный канал решит проблему, но для циркуляции необходим дополнительный приток, поэтому закрытая дверь должна оборудоваться направляющим воздушным клапаном. Подогретый поток движется из «чистых комнат» и эффективно понижает влажность до оптимального уровня. Обратный клапан, устанавливаемый на лопасти, препятствует проникновению запахов из общей сети.

Осевой вентилятор с производительностью 50 – 220 м³/ч справляется с воздухообменом в стандартной ванной. Если по техническим или дизайнерским причинам невозможно установить декоративную вытяжную решетку вблизи вентканала, используют центробежный канальный. Он монтируется в особый воздуховод, производительность техники достигает 350 м³/ч.

Принудительная вентиляция должна обеспечивать эффективное удаление запахов из квартиры. Естественный процесс не может обеспечить необходимое перемещение потока, поскольку для стандартного туалета нормой является воздухообмен 90 – 100 м³/ч. Целесообразно применять дополнительные вытяжные устройства различных моделей.

• Осевая модель с производительностью до 220 м³/ч применяется в стандартных санузлах.
• Центробежные вентиляторы с производительностью до 350 м³/ч предназначены для больших помещений. Они успешно справляются с разницей давлений в централизованном воздуховоде многоэтажного дома, поэтому рекомендованы для установки на нижних этажах.
• Если размещение встроенных систем технически невозможно, применяют канальную технику. Для реализации проекта следует проложить воздуховод из санитарной зоны к централизованной системе. Работа канальных устройств эффективней, но для его установки следует пригласить специализированную бригаду.

Вентилятор с требуемыми характеристиками поддержит оптимальную кратность воздухообмена на уровне 8 – 10.

В больших квартирах под хранение одежды отводятся целые комнаты. Если в них не только хранят, но и сушат, гладят, чистят вещи, требуется 1,5-кратный воздухообмен. Процесс хранения одежды подразумевает превышение показателей влажности, которая может скапливаться в гардеробной. Такие комнаты плохо вентилируются, поэтому образуется «затхлый» запах.

Приток можно обеспечить из соседних помещений через направляющий дверной клапан, установкой бризера или приточного клапана, а вот вытяжка должна быть принудительная. Ее можно обеспечить различными способами:

• прокладка воздуховодов от приточно-вытяжной установки, если она смонтирована в квартире;
• осевым или центробежным вентилятором с подведением специального рукава;
• канальным устройством.

Оборудование следует устанавливать до начала декорирования.

Проветривание спальни открыванием окон нерационально. Зимой это приводит к большим потерям тепла, а летом при включенном кондиционере невозможно добиться оптимальной температуры.

Рекомендованный воздухообмен для спальни составляет 30 м³/ч на одного человека – это минимальный показатель, который увеличивается с ростом площади помещения. Недостаточный воздухообмен приводит к недостатку кислорода, избыточной влажности, образованию плесени, особенно на «холодных» стенах.

В спальне необходим только приток, его можно организовать установкой бризеров или невозвратных клапанов (их производительность составляет 5 – 50 м³/ч). Но, если их мощности не хватает, применяют приточную вентиляцию с подогревом.

Кондиционирование работает по схеме рециркуляции. Сплит-система служит дополнением к вентилированию, поддерживая оптимальную температуру.

Установка моноблока решит проблему перемещения потока во всей квартире. Агрегат включает в себя рекуператор, который снижает затраты на отопление до 90%. Затраты на обогрев квартиры зимой снизятся, а установка быстро окупится.

В гостиной обедают, принимают гостей. Здесь запахи еды смешиваются, из кухни проникают ненужные «ароматы», гости и хозяева чувствуют себя неуютно.

Основное внимание при вентилировании этого помещения уделяется притоку, а отвод воздуха можно организовать через вытяжку на кухне. Для этого применяют моноблочную приточно-вытяжную установку. Если такой способ затруднен, используют менее дорогое и эффективное оборудование.

• Бризеры устанавливаются в сквозные отверстия в районе радиаторов отопления. Поступающий приток фильтруется и в некоторой степени подогревается. Рекомендованный воздухообмен для гостиных составляет 70 – 150 м³/ч, а производительность проветривателя – 40 м³/ч.
• Оконные проветриватели более эффективны зимой, для их полноценной работы разница давлений должна составлять 10 Па.

Моноблочная установка создает направленный воздушный поток определенной скорости и объема. Нагнетательный и вытяжной каналы размещаются в разных концах комнаты, обеспечивая эффективное проветривание, рекуператор экономно расходует тепло в квартире.

Естественные процессы происходят благодаря разнице температур и давлений внутри и за пределами квартиры. Но удаление запаха и отработанного воздуха из проблемных зон не проводится достаточно эффективно. Такая схема воздухообмена имеет свои положительные и отрицательные стороны.

Естественное вентилирование используется как часть более сложных систем и позволяет эксплуатировать организованные строителями каналы.

В этом случае побуждающим фактором движения воздушных масс служит работа силовых устройств и применение дополнительных элементов, не требующих подключения к электросети. Использование этой схемы обеспечивает стабильный контролируемый поток во всех помещениях. Инновационные устройства экономят не только электроэнергию, но и тепло.

Вытяжная – это важная часть инженерной сети. Агрегаты устанавливаются в проблемных зонах с повышенными требованиями к кратности воздухообмена (ванные комнаты, кухня, туалет). Они служат для локализации неприятных запахов. В кухне привычным приемным устройством служит купол или панель, размещенная над плитой.

Все запахи, копоть от сгорания газа, пар от приготовляемой пищи оказываются в зоне действия вытяжного агрегата. Устройство включается от клавиши на корпусе в момент начала кухонных работ и отключается после их окончания.

Приток проводится по естественным централизованным каналам через оконные проветриватели, клапаны и бризеры. При установке важно рассчитать мощность вытяжного агрегата для обеспечения сбалансированного воздухообмена.

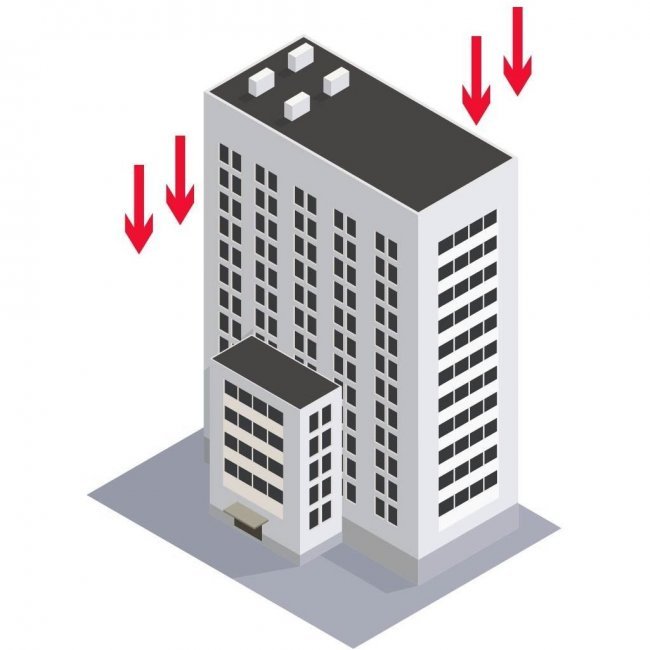

Приточная система вентиляция в квартире обеспечивается специализированной установкой. Засасывая приток с улицы, подогревая и фильтруя его, установка создает поток с определенным избыточным давлением. Он вытесняет отработанные массы и создает подпор для «грязных» зон. Обычно для притока используются «чистые» комнаты (спальня, гостиная, столовая и др.). Организованное движение подготовленного воздуха обеспечивает эффективное удаление загрязнителей.

Отвод отработанных воздушных масс осуществляется по естественным каналам или через фрамуги, открытые на проветривание. Избыточное давление не позволяет уличному воздуху проникать в квартиру, организуя вполне действенный барьер.

Для правильного воздухообмена желательно проложить несколько воздуховодов в разные комнаты – так проветривание станет комплексным. Наиболее эффективным способом для достижения оптимального климата является приточная вентиляция с подогревом в квартиру.

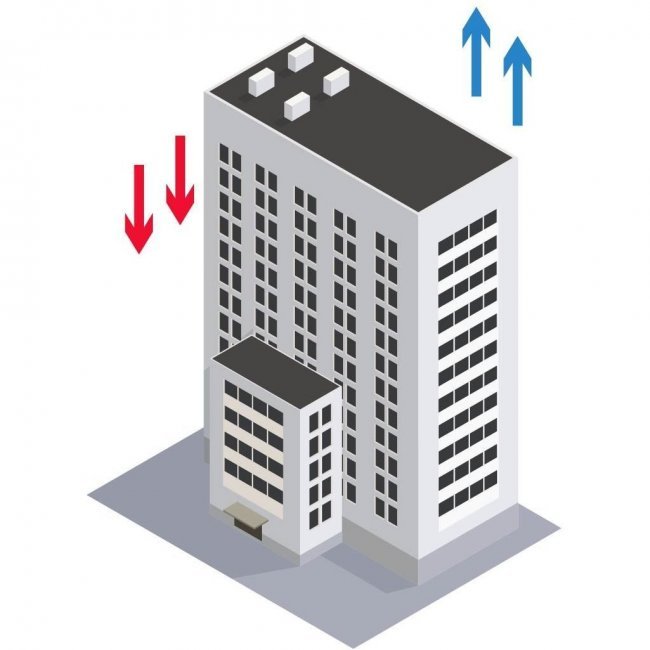

Самый эффективный способ создания оптимального климата в квартире. Процесс осуществляется при помощи моноблочной установки, которая размещается на балконе или лоджии, в хозяйственных помещениях или в промежутке между основным и декоративным потолком. Оборудование очень компактно, не требует много места, подключается к обычной электросети.

При помощи моноблочной установки можно решить три важные задачи: провести эффективную воздухоподготовку, отвести использованный воздух из помещения, сэкономить на обогреве зимой.

• Подготовка воздуха осуществляется набором оборудования, которое размещено в корпусе. Воздух проходит через фильтры, обеззараживается (ионизируется), увлажняется/осушается, подогревается. Такая обработка создает в квартире чистую и здоровую атмосферу.
• Для отведения воздушных масс в корпусе моноблока предусмотрен вытяжной вентилятор
• Экономия энергоресурсов осуществляется рекуператором. Теплый отводимый поток омывает теплообменник, по которому проходит холодный приточный поток с улицы, максимально его нагревая. В результате работы рекуператора сохраняется 70% – 90% ресурсов.

Отдельно рассмотрим фильтрацию. Очистка поступающего воздуха с улицы является основным критерием при выборе вентиляционной сети. Особенно это актуально для города, где скопление грязи и различных выбросов превышает норму. С какими же загрязнениями мы сталкиваемся ежедневно: пух, листья, пыль, пыльца и другие загрязнения могут стать причиной аллергии. Приточная вентиляция с фильтрацией исключает попадание микроорганизмов в квартиру. Различают несколько фильтров очистки в зависимости от типа загрязнений.

Для выбора оптимального набора агрегатов выполняется технический расчет, который обеспечит точный воздухообмен. Расчет включает в себя:

• Выбор оптимальной схемы вентилирования;
• Построение схемы потоков во всех помещениях с определением скорости и объема воздушных масс;
• Определение комплектации, мощности, производительности силовых агрегатов, выбор вспомогательного оборудования;
• Вычисление степени сопротивления системы движению потока, расчет сечения каналов;
• Протяженность воздуховодов рассчитывается, исходя из геометрии квартиры и расположения всех помещений.

После получения расчетных данных выполняется графическая часть. Выполняется схема и детализирующие чертежи, готовится спецификация использованных деталей и узлов. На этом проектирование вентиляции в квартире завершается.

Пакет документов отправляется заказчику для согласования и утверждения, вносятся необходимые правки, проект заверяется контролирующими органами.

Монтаж производится согласно разработанному и согласованному с другими подрядчиками графику.

• Заказанное оборудование, материалы, детали поставляются на склад компании. Поскольку размер квартиры ограничен, доставка всех элементов на объект производится постепенно.
• На объект выезжает бригада замерщиков, которая размечает место под установку систем и вспомогательного оборудования, привязывая проект к определенным поверхностям. Места монтажа оборудования, крепления воздуховодов маркируются.
• Собираются воздуховоды и крепятся на потолок согласно разметке.
• Выполняются сквозные технологические проемы при помощи специализированного инструмента. Мы производим монтаж только в рабочее время, не мешая соседям. Работы с повышенным уровнем шума выполняются максимально быстро.
• Устанавливаются вспомогательные вытяжные вентиляторы, приточные клапаны, бризеры.
• Силовые установки (моноблочная установка, вытяжные/приточные вентиляторы) подключаются к воздуховодам и источникам питания.
• Монтируется система управления, если автоматика предусмотрена проектной документацией.
• Все оборудование запускается и тестируется на утечку воздуха, неплотности соединений устраняются.
• Оборудование работает на проектной мощности определенное время. На этом этапе производятся замеры скорости и направления воздушных потоков – балансирование.

Готовая в эксплуатации установка передается заказчику для дальнейшего использования.

Все работы наши ремонтные бригады проводят четко и быстро, не оставляя после себя мусор. Под наблюдением инженеров установленная один раз вентиляционная система будет безотказно работать в течение всего времени эксплуатации здания. Ее производительность и экономическая эффективность будут отвечать заявленным параметрам.
